工作電壓：總線24V
工作電流：巡檢狀態:＜2mA；動作狀態：＜300mA
通訊方式：二總線（無極性）
控制輸出：1路泄壓閥執行器（DC24V/7線制）
啟停方式：現場手動啟停；遠程控制啟停；自動報警聯動啟停
反饋通道：“開到位”和“關到位”雙通道開關量輸入
聯動響應：余壓超限觸發聯動；輸入通道到位觸發聯動；火警觸發聯動
編碼類型：電子編碼型，可在0~254之間任意設定
工作指示：巡檢狀態時巡檢指示燈閃爍，報警狀態時報警指示燈常亮
工作環境：溫度：-10℃?+55℃，相對濕度：≤95%RH（40℃±2℃，無凝露）
安裝方式：導軌式安裝，35mm標準導軌
外形尺寸：120mm×78mm×35.5mm
一、什么是余壓控制器
余壓控制器能夠讀取余壓探測器余壓值。當余壓探測器發送報警信號后，控制器通過控制泄壓閥執行器，調整泄壓閥開度，進行泄壓操作。當余壓值低于失壓閾值時，控制器調整旁通泄壓閥開度減小，使余壓值保持在設定范圍內。
二、余壓控制器功能特點
1.采用無極性二總線通信及供電，支持樹形/星形等多種總線布線，施工簡單；
2.支持開到位和關到位雙通道輸入，啟動或停止單通道輸出
3.支持現場啟動或停止、遠程啟動或停止及自動報警聯動啟動或停止；
4.支持余壓超限觸發聯動、輸入通道到位觸發聯動。

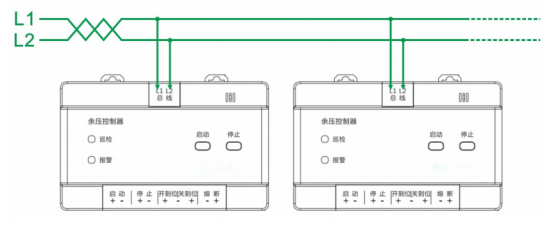

三、余壓控制器接線方式
接線示意圖

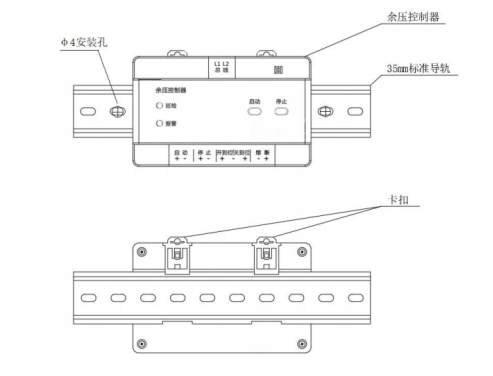

四、余壓控制器安裝方式
使用35mm標準導軌安裝，如果正壓風機配電箱內部沒有足夠的安裝位置，需要安裝在外部時，可以安裝在配電箱附近的墻面上，只需將兩個大小合適的螺釘穿過導軌上的兩個?4安裝孔，固定在墻面上

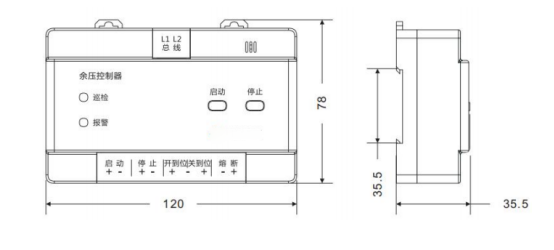

五、余壓控制器尺寸圖（單位：mm）
點擊下方鏈接，跳轉至頁面搜索對應關鍵詞，即可下載相關產品的使用說明書
