工作環境 ：溫度:-10℃～+40℃，相對濕度≤95%（40℃±2℃無凝露）,海拔＜3000m
工作電壓：交流輸入電壓:AC220V±20%,50Hz,直流輸入電壓:24V
工作電流：動態電流：接四路電流54mA、接四路溫度84mA；靜態電流：接四路電流25mA、接四路溫度56mA
輸出信號 ：兩組繼電器輸出 ( 觸點容量 0 . 8A/30VDC)
配置：選配開口式剩余電流互感器/剩余電流互感器/溫度傳感器
接線方式：無極性二總線制，電流＜400uA，傳感器2線制的連接方式
一、什么是DH-9704型組合式電氣火災監控探測器
DH-9704型組合式電氣火災監控探測器是我公司自行研制生產的一種既能監測漏電流，又能監測表面溫度的四回路多功能電氣火災監控探測器，能實時反饋故障和報警，并能將報警和故障信息顯示在本機的屏幕上。
二、DH-9704型組合式電氣火災監控探測器的應用場景
廣泛用于危險品場所、高層建筑、公共場所及住宅樓宇的單元供電系統。
三、DH-9704型組合式電氣火災監控探測器特點
1. 探測器采用分體式結構，外接剩余電流式傳感器、溫度傳感器和繼電器輸出，溫度和電流傳感器可混接，可獨立使用，亦可接入總線聯網使用，布線簡單。
2. 能夠同時監控探測四路報警信息，既可以監測剩余電流，也可以監測溫度。
3. 探測器可以通過顯示屏和按鍵，實時顯示故障和報警信息；通過按鍵快速查詢，設置相關信息，操作簡單，應用方便。
4. 剩余電流式傳感器靈敏度高，線性度好，運行可靠；剩余電流報警閾值可通過按鍵從100mA到1000mA設置，步進為1mA；其中圓形互感器使用時閾值設置范圍為100mA-1000mA，方形互感器使用時閾值設置范圍為200mA-1000mA，開口式互感器使用時閾值設置范圍為300mA-1000mA。
5. 溫度傳感器采用高性能鉑電阻PT1000，線性度極好，靈敏度高，響應時間短，安裝方便；溫度閾值可通過按鍵從45°C到140°C設置，步進為1°C。
6. 探測器有獨立的地址，可以通過按鍵直接設置更改，也可以使用編碼器編碼。
7. 本探測器有模擬報警功能，方便調試安裝。

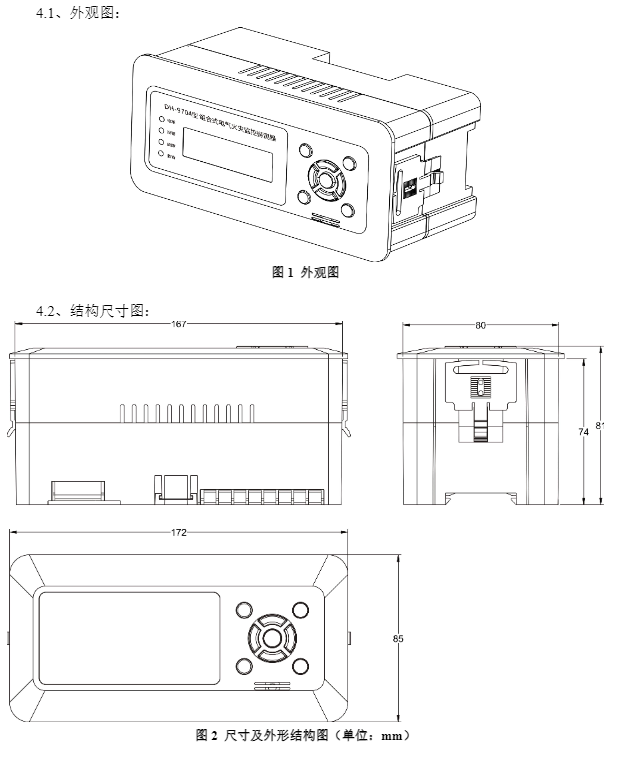

四、DH-9704型組合式電氣火災監控探測器尺寸圖

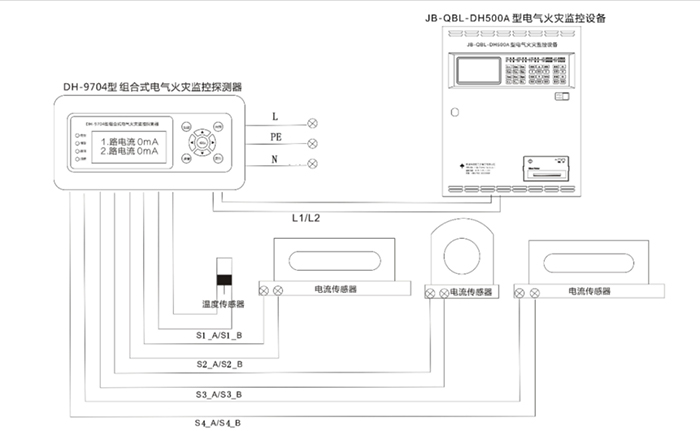

五、DH-9704型組合式電氣火災監控探測器的接線方式
六、DH-9704型組合式電氣火災監控探測器安裝方式
互感器的安裝步驟：
1. 將安裝螺釘（Ф6mm）穿過安裝孔，用螺釘將互感器固定在配電箱底板上；
2. 將保護回路的火線、零線同時穿過剩余電流互感器后再連接到用電設備；
3. 連接互感器與DH-9704型組合式電氣火災監控探測器。
溫度探頭的安裝：
1. 將溫度探頭直接緊貼線路布置。
2. 再將溫度探頭與DH-9704型組合式電氣火災監控探測器連接。
